余压监控的原理及系统传感器的安装
时间:2021-07-16 10:08:10 点击次数:246

余压监控系统主要由余压监控器(也叫压差操控器、余压探测器、压力传感器等)、气压收集管、风阀操控箱、带电动执行器的旁通阀(也叫电动对开多叶调节阀)及气管结尾面板(可选)组成。主要用于辅佐正压送风系统对高层修建防烟楼梯间/走道、前室(或合用前室)/走道进行余压值监测与操控。

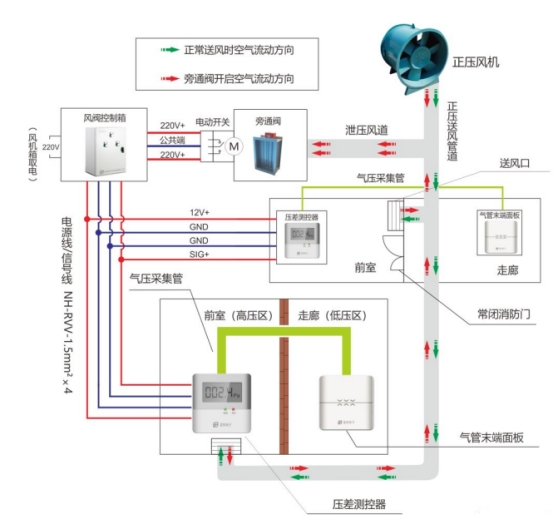

余压监控系统工作原理如下图:



参考《修建防烟排烟系统技术标准》(GB51251-2017)对余压值要求:

3.4.4 机械加压送风量应满意走廊至前室至楼梯间的压力呈递增散布,余压值应契合下列要求:

前室、封闭避难层()与走道之间的压差应为25Pa~30Pa

楼梯间与走道之间的压差应为40Pa~50Pa

系统余压值超越最大答应压力差时应采纳泄压办法。最大答应压力差应由本规范第3.4.9 条核算确认。

余压监控系统工作原理:

系统发动当发生火灾时,烟感报警器会第一时间通知消防监控系统,监控系统根据报警数据翻开相应楼层的送风口,敞开正压风机同时发动余压监控系统余压监控器开端工作。

加压正压送风系统发动后,正压风机将会按照上图中绿色箭头方向,将空气送入相应楼梯间、前室/合用前室,导致相应空间压力增大。

测压—余压监控器经过内置气压收集孔及装置于顶部(或背部)气压收集管,检测楼梯间(高压区)与走道(低压区)或前室(高压区)与走道(低压区)之间的压力差。

敞开(泄压)—当压差达到余压监控器设定的动作(泄压)规模(楼梯间50Pa,前室30Pa)时,余压监控器将经过风阀操控箱敞开旁通阀开端泄压。正压风机的绝大部分风量将由旁通阀处导出,空气将按照上图中红色箭头方向进行活动,而楼梯间、前室/合用前室的空气也将由送风管道或其它缝隙中流出,导致相应空间内压力降低。

复位(加压)—当压差降至余压监控器设定的复位规模(楼梯间40Pa,前室25Pa)时,系统将封闭旁通阀,正压送风系统也将恢复正常送风方向对相应空间进行加压。

上面说了余压监控系统工作原理,那么前室、楼梯间压力(压差)传感器如何装置呢?

请看下图:

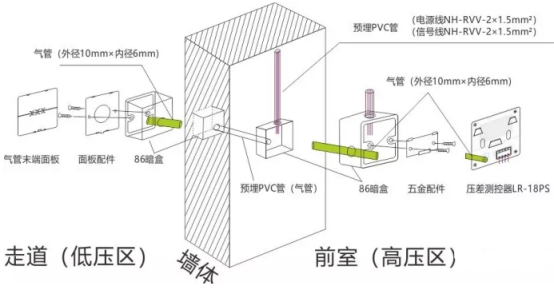

前室、楼梯间压力传感器装置(图)

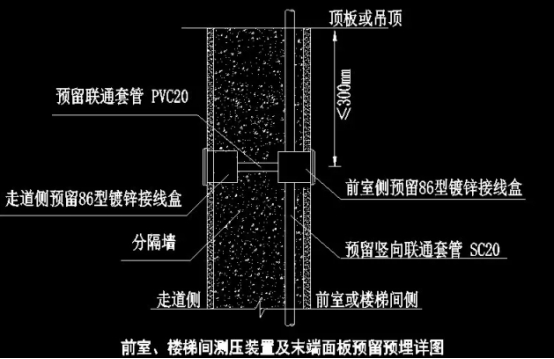

在前室、楼梯间压力(压差)传感器装置之前,建议按照下图做预埋处理,装置将愈加方便,且愈加漂亮。



前室、楼梯间压力传感器预留预埋(图)
