余压监控系统，又名智能压差测控系统、余压控制系统、防排烟余压监测系统、消防余压探测系统等，主要辅助高层建筑正压送风系统在防烟排烟过程中，满足走廊至消防前室、封闭避难层（间）、防烟楼梯间的压力呈递增分布，对其余压进行检测和控制。余压监控余压控制系统主要由余压探测器（余压传感器）、余压控制器（箱）、余压监控器、泄压阀（旁通阀）电动执行器、气管等组成。

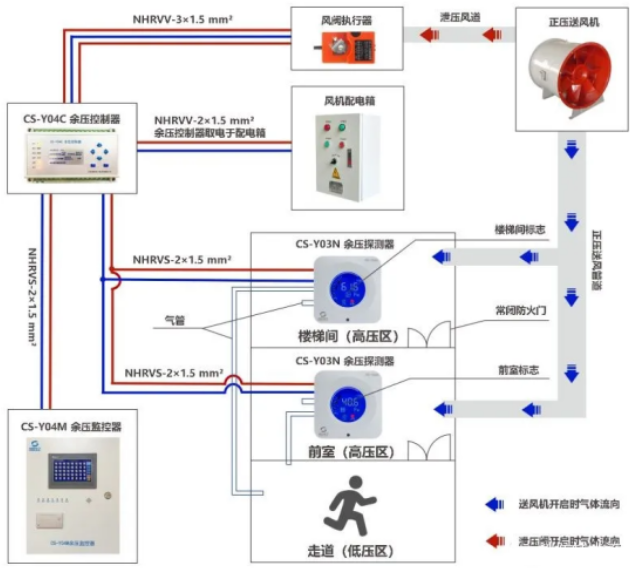

楼梯间余压监控系统原理如图：

上图余压监控系统原理解释：

1、发生火灾时，正压送风系统启动，着火层及上下相邻两层风口开启，图中蓝色箭头表示正压送风机开启时空气的流动方向，依据安全逃生原则，余压监控应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布。

2、余压探测器监测走廊至消防前室、封闭避难层（间）、防烟楼梯间的余压值：

（1）泄压。当余压值超过规定区间时（“规定区间”参考GB51251-2017《建筑防烟排烟系统技术标准》），余压传感器将信号传递给余压控制器（箱），余压控制器（箱）联动泄压阀执行器，打开旁通阀，将正压风机的风量分散到系统外，从而使正压送风管道的风量减少，图中红色箭头表示旁通阀开启时空气的流动方向，这时，消防前室、封闭避难层（间）、防烟楼梯间的余压值下降回归至正常区间。

（2）加压。当余压值低于规定区间时，余压传感器将信号传递给余压控制器（箱），余压控制器（箱）联动泄压阀执行器，关闭旁通阀，正压送风管道的风量增大，使消防前室、封闭避难层（间）、防烟楼梯间的余压值上升至正常区间。

3、余压控制器（箱）由风机配电箱供电，负责给余压探测器和泄压阀执行器供电，它的安装教程可以参考《CS-Y04C余压控制器安装及图解》。

4、余压监控器放置于消控室，可以实时查看系统内全部余压探测器和余压控制器（箱）的工作状态和报警信息，并具有打印相关信息功能，监控器箱体指示运行、通信、报警、故障、消音等。
