余压监控原理及结构图解
时间:2021-07-08 16:52:14 点击次数:200

余压监控系统可通过控制旁通阀的开闭,将机械加压送风系统的余压值有效控制在国标要求的合理范围内——防烟楼梯间40-50Pa,前室、合用前室、消防电梯间前室、封闭避难层(间)为25-30Pa。这样既阻止了有害烟气的进入,也确保了防火门在需要人员疏散时可以正常开闭。

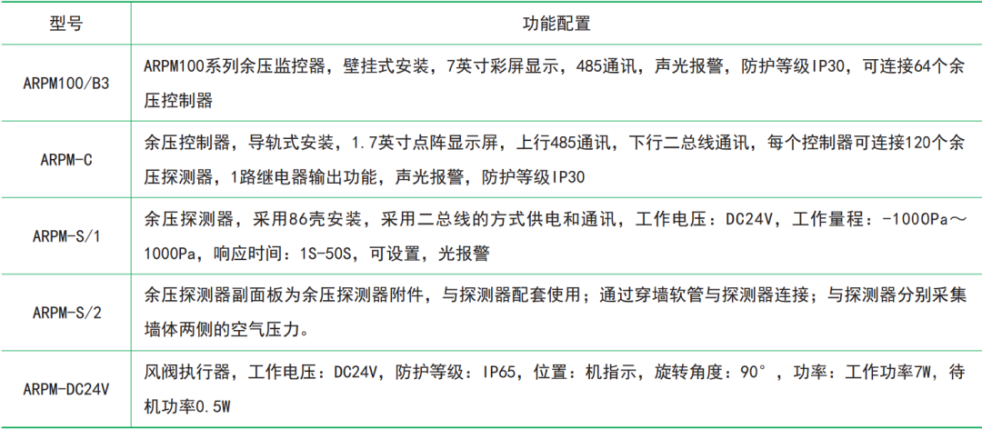

余压监控系统由余压监控器(主机)、余压控制器、余压探测器、风阀执行器、系统监控专用软件等部分或全部设备组成。以下为某品牌预压检测系统设备的系统结构与应用图例,供参考。

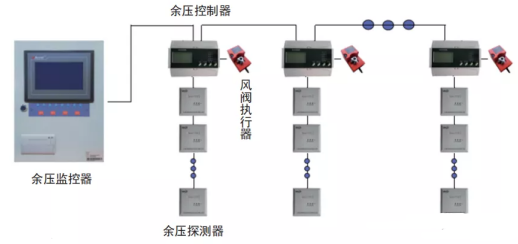

1余压监控系统结构



设计说明

1)余压监控器(主机)与余压控制器之间是485通讯,连接方式为手拉手连接,线型NH-RVSP-2*1.5mm2,通讯距离为500米;

2)主机支持2RS485通讯回路,每条回路可连接32个余压控制器;

3)余压控制器与余压探测器之间为二总线通讯,通讯距离500m,线型NH-RVSP-2*2.5mm2

3)一只余压控制器可带120个余压探测器。
