1余压监控设备规划的必要性
机械加压送风设备中为什么要规划旁通阀操控加压送风的正压值？火灾产生后，又能起到什么效果呢？
众所周知，产生火灾时，绝大多数的人员伤亡不是因为火，而是烟气，跟着可燃物的焚烧产生很多的高温烟气，烟气中含有很多未彻底焚烧的有毒、有害物质，通过人的呼吸道吸入体内，对人员的生命安全形成严重威胁。
为了有用操控火势延伸、阻挠烟气扩散。加压送风设备的送风口出风可使楼梯间及消防前室构成正压，阻挠有害烟气进入人的分散通道。可是当加压送风设备送风量及送风时间不可控时，正常的逃生路线有可能会因为前室正压过大，防火门无法敞开而形成的严重后果。鉴于上述考虑，公安部四川消防科学研究所结合世界经历提出余压值的数据。压差操控设备可通过操控旁通阀的开闭，将机械加压送风设备的余压值有用操控在国标要求的合理范围内——防烟楼梯间40-50Pa，前室、合用前室、消防电梯间前室、关闭流亡层（间）为25-30Pa。这样既阻挠了有害烟气的进入，也确保了防火门在需求人员分散时能够正常开闭。
该设备契合GB51251《修建防烟排烟设备技术标准》及GB50016《修建规划防火标准》等相关国家标准中的功用需求。
余压监控2的使用背景
2.1修建产生火灾时，得确保防烟楼梯间、流亡走道及其前室的防烟功用要求。
2.2从防烟角度讲，机械加压送风设备的余压过低晦气于防烟，因此余压越高越好。
2.3因为分散门的方向是朝分散方向敞开，而加压送风效果方向与分散方向恰好相反，若余压过高则会导致分散门两边压差过大导致门无法正常敞开的情况，影响人员分散和消防人员施救。
2.4加压送风设备的规划，首先应建立在安全分散的基础上。
2.5现在加压送风设备本身，没有能力来判断加压区是否坚持必定压力，或加压区走漏过大，压力达不到标准，起不到防烟效果，或因压力过大而形成分散门堵塞的情况。
2.6规划安装余压监控设备，可有用处理分散门两边压差过大而导致门无法正常敞开的毛病，确保了分散通道的安全疏通，使加压送风设备处于合理、有用的作业状况，从而为在火灾情况下人员的分散和营救供给有力的保障。
3余压监控设备规划根据
加压送风作为一种行之有用的防烟方法，在国内外高层修建规划中已被广泛接受与选用。不管国内或国外的防火标准，都有一致的加压要求，即应使在火灾时，楼梯间余压值（40-50Pa）>前室余压值（25-30Pa）>走廊。
火灾产生时，加压送风设备的送风口出风可使楼梯间及消防前室相对走道构成加压，阻挠有害烟气进入人的分散通道，确保防火门正常敞开，为火灾产生时人员的安全撤离保驾护航。但送风口长时间敞开可使防火门两头压差过大，无法正常敞开，导致人员无法撤离的严重后果，结合国内外优异经历国家对正压送风设备做了如下要求：
※GB50016-2014《修建规划防火标准》
8.5.1修建的下列场所或部位应设置防烟设备：
1)防烟楼梯间及前室；
2)消防电梯间前室或合用前室；
3)流亡走道的前室、流亡层（间）。
※GB51251-2017《修建防烟排烟设备技术标准》
3.4.4机械加压送风量应满意走廊至前室楼梯间的压力呈递加散布，余压值应契合下列规则：
1)前室、关闭流亡层（间）与走道之间的压差应为25Pa-30Pa；
2)楼梯间与走道之间额压差应为40Pa-50Pa;
3)当设备余压值超越允许压力差时应采纳泄压办法。
5.1.4机械加压送风设备宜设有测压设备及风压调理办法。
5.1.5消防操控设备应显现防烟设备的送风机、阀门等设备的启闭状况。
※GB50016-2006《修建规划防火标准》（以下详细设备规划条款仍执行）
9.3.3防烟楼梯间内机械加压送风防烟设备的余压值应为40-50Pa；前室、合用前室应为25-30Pa。
※GB500045-95《高层民用修建规划防火标准》（2005年版）（以下详细设备规划条款仍执行）
8.3.7机械加压送风机的全压，除计算晦气环管道丫头丢失外，尚应有余压。其余压值应契合下列要求：
8.3.7.1防烟楼梯间为40Pa-50Pa；
8.3.7.2前室、合用前室、消防电梯间前室、关闭流亡层（间）为25Pa-30Pa。
※GB50098-2009《人民防空工程规划防火标准》
6.2.1防烟楼梯间送风余压值应为（40-50）Pa，前室或合用前室送风设备的余压值应为（25-30）Pa；
6.2.2流亡走道的前室送风余压值应为（25-30）Pa。
※全国民用修建工程规划技术办法
4.10.10加压送风设备的余压值超越规则数值较多时，宜设置泄压阀或旁通阀等设备。
※DGJ08-88-2006《修建防排烟技术规程》（上海）
3.3.6当设备的余压超越压力差时，应设置余压调理阀或选用变速风机等办法。
4余压监控设备简介
针对各类机械加压送风设备的使用特色，余压监控设备，是集工业计算机技术、通讯、抗电磁干扰、数字传感技术及消防二总线于一体的智能化设备。选用高灵敏度压力信号传感器，24小时实时自动巡检并采集监控区域压力改变等作业状况，对超压毛病宣布报警信号并记载，当防烟楼梯间或前室余压值达到超压监控值时，余压探测器宣布报警信号，余压操控器翻开加压风机风管上的旁通阀泄压；余压回落到正常区间值后，余压探测器宣布信号，余压操控器关闭旁通阀，通过操控旁通阀的敞开，来坚持余压值稳定在标准要求的区间值内，设备具有实时性、数字化、智能化，自动化连续监控的特色。
余压监控设备由余压监控器（主机）、余压操控器、余压探测器、风阀执行器、设备监控专用软件等部分或全部设备组成满意并高于GB51251《修建防烟排烟设备技术标准》、GB50016《修建规划防火标准》和GB50098《人民防空工程规划防火标准》等相关国家标准中的功用需求。

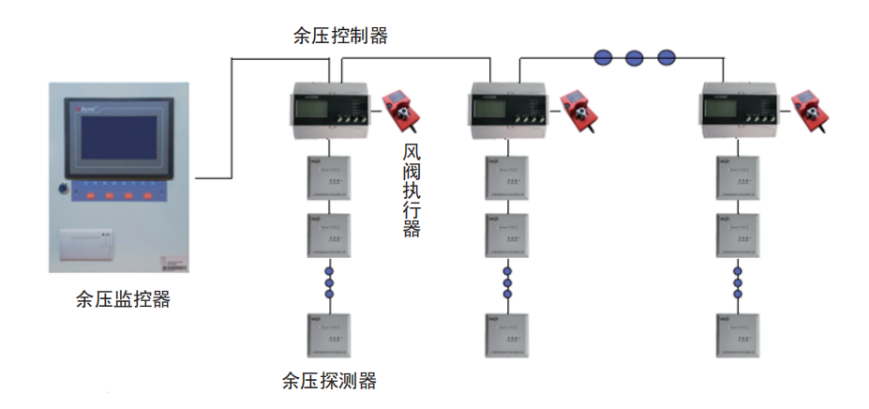

05余压监控设备结构
设计说明：
①余压监控器（主机）与余压控制器之间是485通讯，衔接方式为手拉手衔接，线型NH-RVSP-2*1.5mm2，通讯间隔为500米；
②主机支撑2路RS485通讯回路，每条回路可衔接32个余压控制器；
③余压控制器与余压探测器之间为二总线通讯，通讯间隔500m，线型NH-RVSP-2*2.5mm2；
④一只余压控制器可带120个余压探测器。

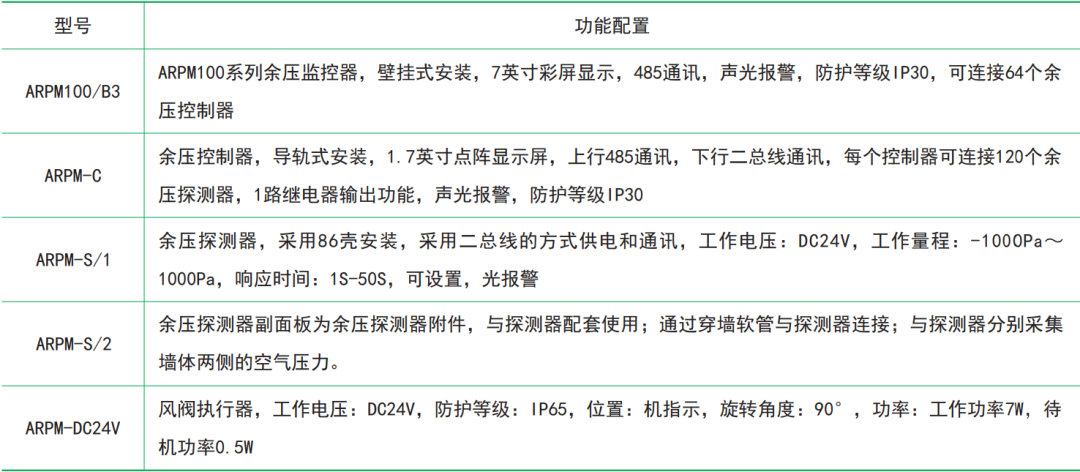

06产品选型
07应用图例

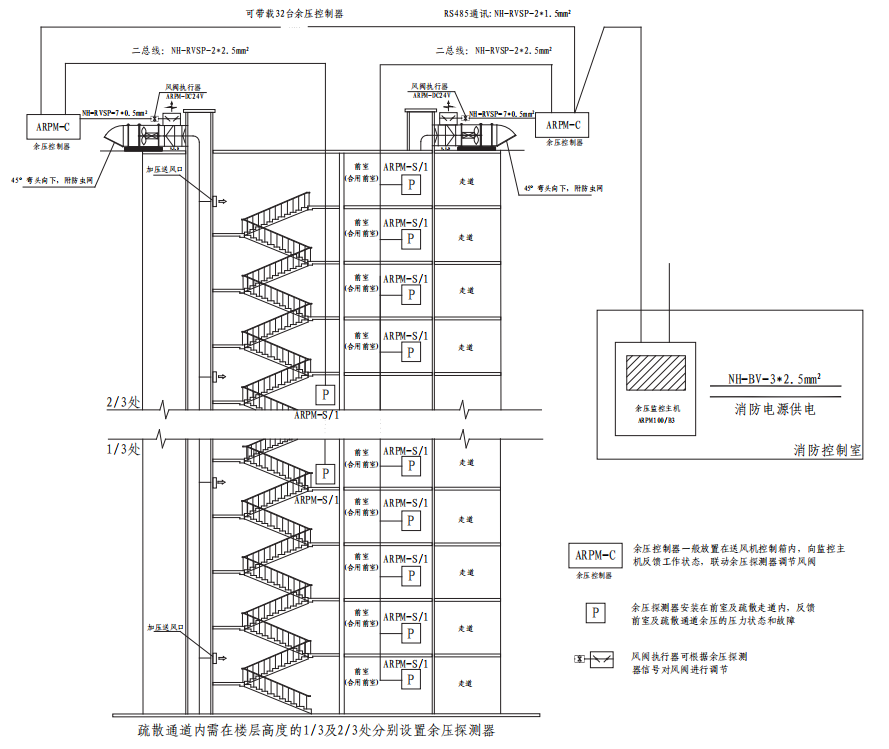

7.1疏散通道余压监控设备图
疏散通道及前室余压监控设备图

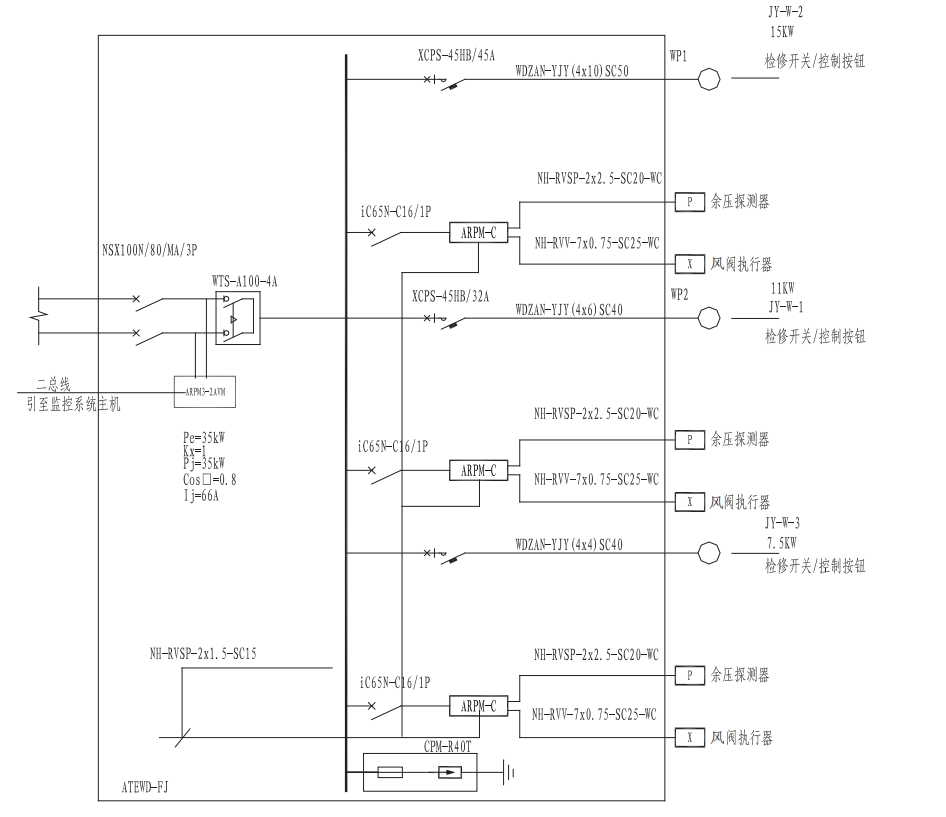

7.2监控设备配电图

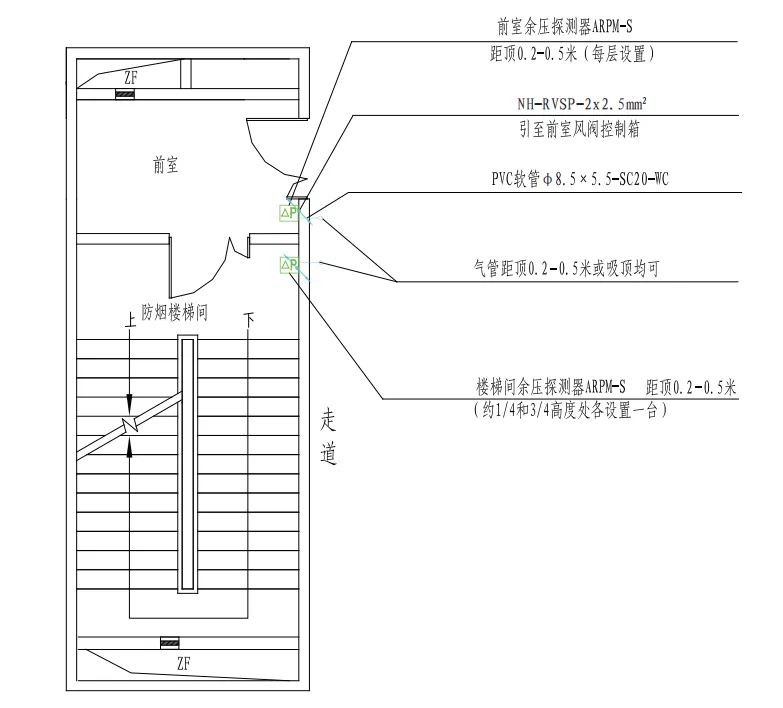

7.3探测器平面图
余压探测器平面示意图
注∶
1.前室每层均设余压探测器；
2.楼梯间在约1/4和3/4高度处各设置一台余压探测器；
3.引压用的气管可根据现场实际情况装于墙面或吸顶安装均可；
4.余压深测器通过N-IYSP-2x2.5m2-SC20-C，沿楼板垂直敷设至风间控制箱。

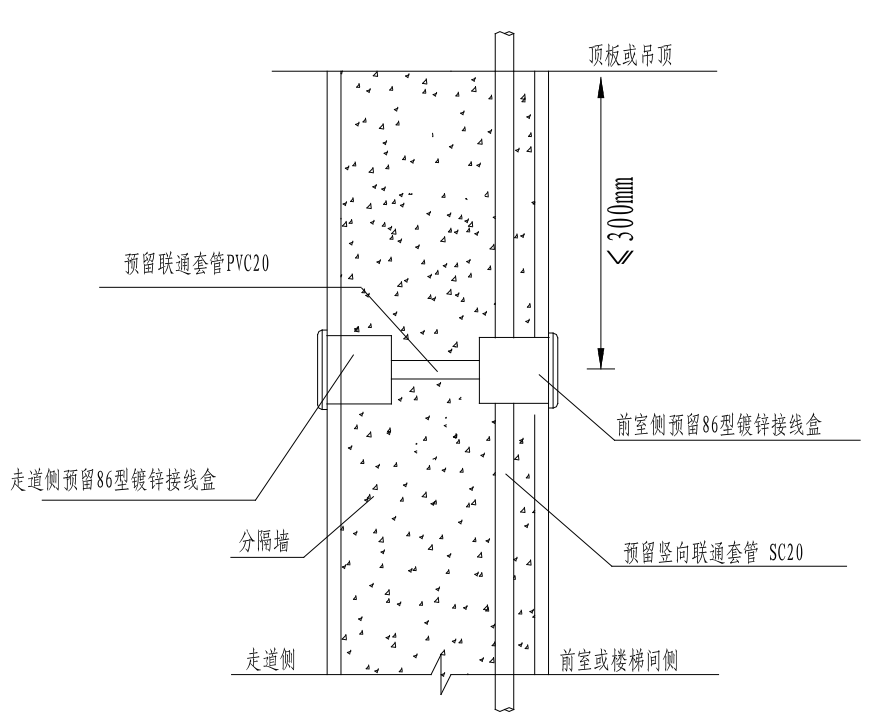

7.4探测器立面安装示意图
