随着社会不断的进步，城市里的摩天高楼越来越多，确保疏散通道的余压在火灾发生时能够处于有效的受控状态，是新的消防趋势，而安装余压监控系统将是未来消防行业发展的必然趋势。下面就来一起看一看余压监控系统的安装调试方式。

系统组成

余压监控系统由余压监控器、余压探测器、余压控制器和风阀控制器组成。

其中，余压监控器安装在消控室内，余压探测器安装在电梯前室和楼梯走道，余压控制器和风阀控制器安装在风机控制柜。

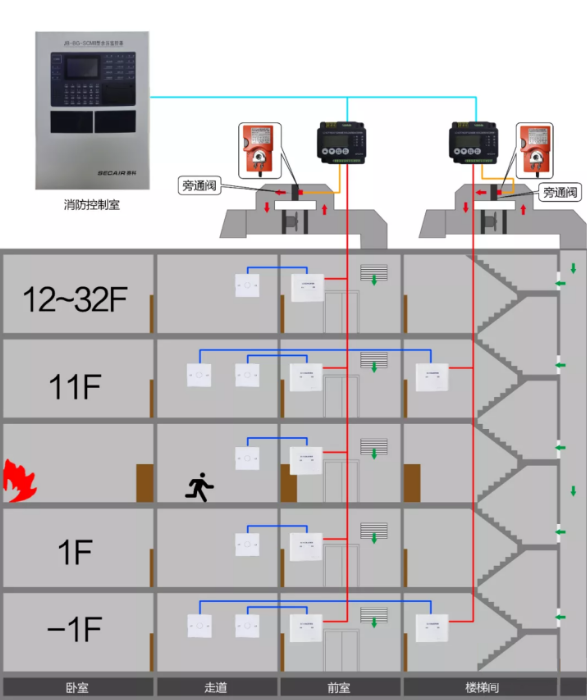

余压监控系统示意图

余压探测器安装接线

余压探测器底座安装在86盒上；

将无极性二总线接入底座的"S+"、"S-"端子上；

将气管接到探测器宝塔上；

再将探测器滑入底座；

探测器端安装完成。

气管的另一端从86盒伸出，连接配套宝塔后，再安装上气体装饰盖；

气管末端安装完成。

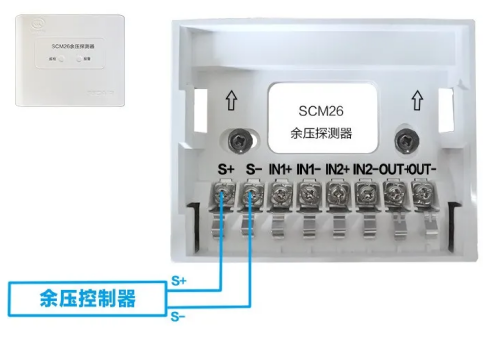

余压探测器接线图

余压控制器安装接线

将连接余压探测器的无极性二总线接入27P的"SOUT+"、"SOUT-"端；

采用24V供电方式时，将外接24V电源线接入"24V+"、"24V-"端；

采用220V供电方式时，将220V电源的火线、零线、地线分别接入"1"、"2"、"3"端；

将风阀控制器的蓝，白、红，绿线接入27P的“开启、公共、反馈”端；将风阀控制器的黑、黄、棕线接入27P的“关闭、公共、反馈”端；

将"S+"、"S-"通过无极性二总线接入到余压监控器。

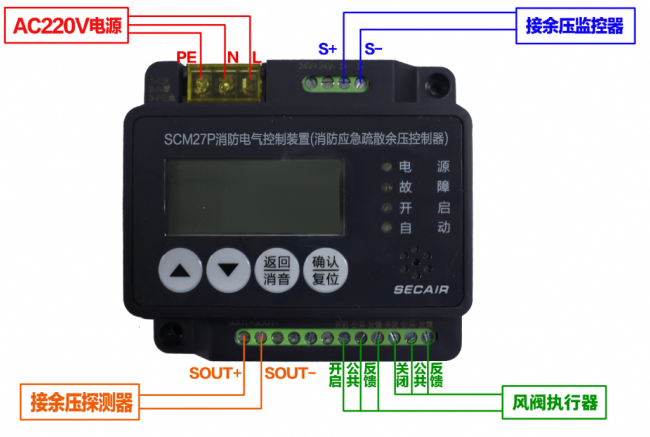

220V接线示意图

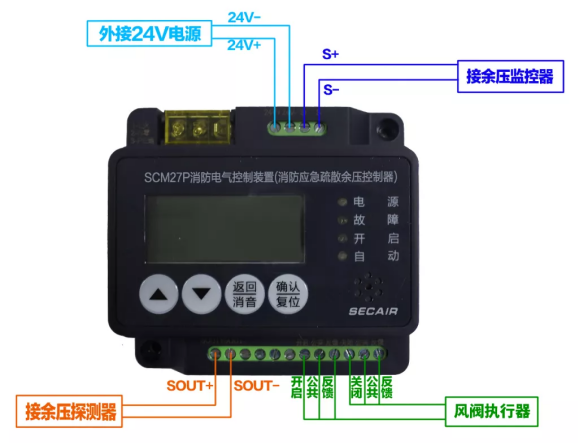

24V接线示意图

配置余压探测器

登录部件。
进入登录部件菜单。
登录地址，按确认。设置成功后按返回键保存并返回主菜单界面。

修改编程
设置探测器是安装在走道还是电梯前室。设置成功后按返回键保存并返回主菜单界面。

修改容量
一个余压控制器最多可以接63个余压探测器。（注意！容量设置应与余压探测器实际所接数量相同，若大于实际数量，余压控制器会发出故障信息。）设置成功后按返回键保存并返回主菜单界面。

编程完成之后，长按确认键复位。

编程成功。

配置余压控制器

登录部件
进入调试菜单下的登录部件菜单栏。登陆的是余压控制器的数量。
按2编程，输入区号、容量，（注意！容量设置应与余压探测器实际所接数量相同，若大于实际数量，余压控制器会发出故障信息。）按确认键。

复位。

编程完成。
