关于余压监控系统的设备接线
时间:2021-08-28 16:14:11 点击次数:1739

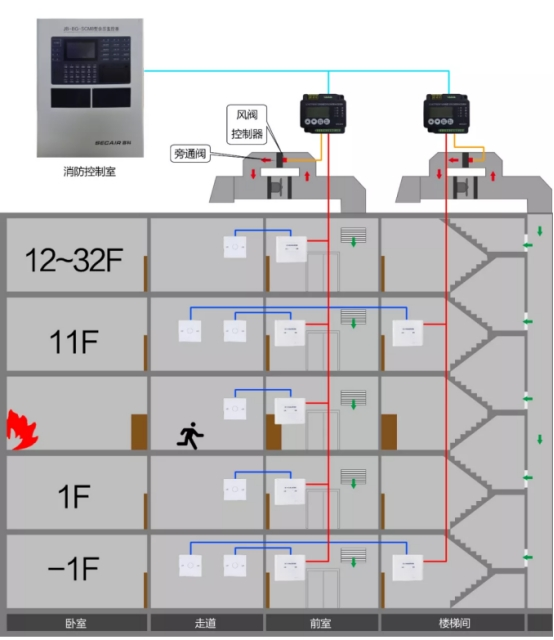

余压监控系统

集工业计算机、通讯、抗电磁干扰、数字传感技术及消防二总线于一体的智能化系统。采用高灵敏度压差传感器,24小时实时采集监控区域余压改变,对过压等故障宣布报警信号并记载。当防烟楼梯间或前室余压值达到报警阈值时,余压勘探器宣布报警信号,余压监控器经过操控风阀操控器翻开对应的泄压阀,余压回落到正常值后,余压勘探器宣布信号,余压监控器经过操控风阀操控器关闭泄压阀,经过操控泄压阀的开闭,来坚持余压值稳定在标准要求区间值内,系统具有实时性、数值化、智能化、自动化连续监控的特色。

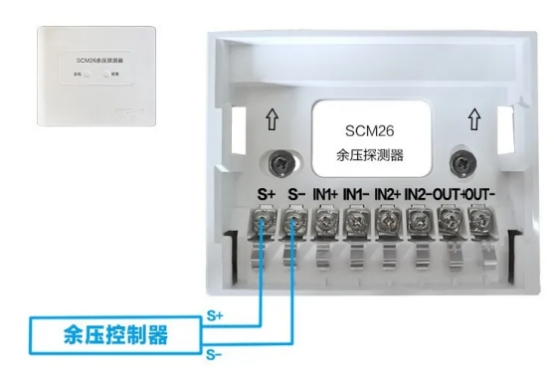

余压勘探器

余压勘探器是整个余压监控系统的神经末梢,担任前室和楼梯间余压值的丈量与操控。

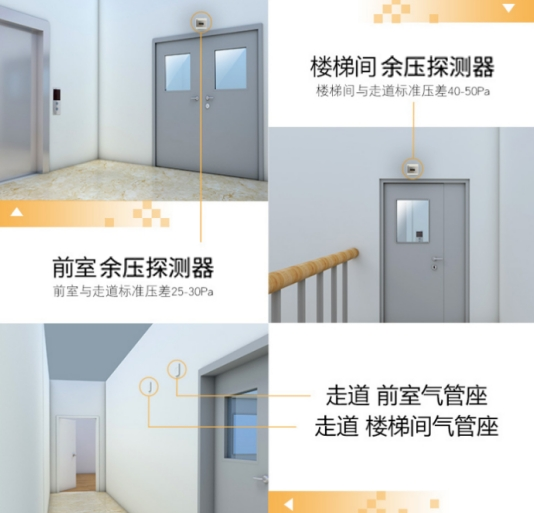

余压勘探器的安装方位:

1、关于前室、封闭避难层,因为余压监控区域为多个上下不贯穿的空间,需要在每层前室设余压勘探器,余压勘探器的勘探点设于前室,余压设定值为25-30pa,当系统操控区域超压时,系统联动操控泄压阀执行器,依据实践余压值与设定值的差异调理泄压阀,以确保前室正压为设定值。

2、关于楼梯间,因为余压监控区域为一个空间且上下贯穿,余压传感器仅在整个修建楼梯间高度的1/3处安装一个,余压传感器的勘探点一侧设于楼梯间,另一侧设于走道,余压设定值为40-50pa,当系统操控区域超压时,系统联动操控泄压阀执行器,依据实践余压值与设定值的差异调理泄压阀,以确保前室正压为设定值。



余压监控

余压监控器是一种电气操控单元,是余压监控系统的重要组成部分。余压监控器经过与余压勘探器联动,操控风阀操控器的敞开和关闭。余压监控器的设置方位及数量,应遵循机械加压送风机的设置准则,每台加压送风机应设置一台余压监控器,且应为一对一的关系,每个旁通阀仅能接受一台余压监控器的操控。

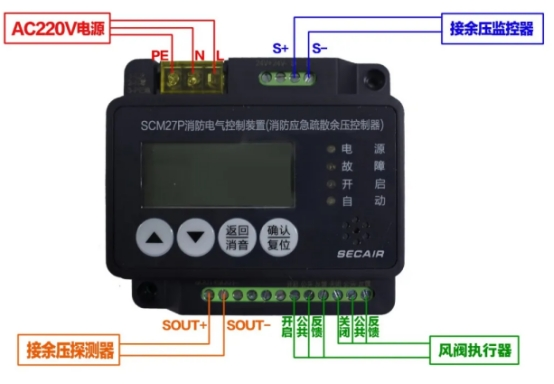

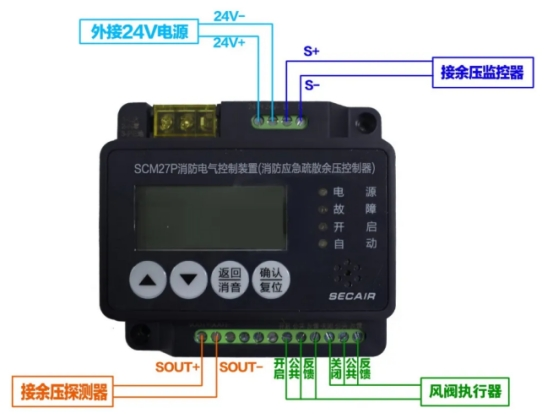

余压监控接线图



余压监控接线图

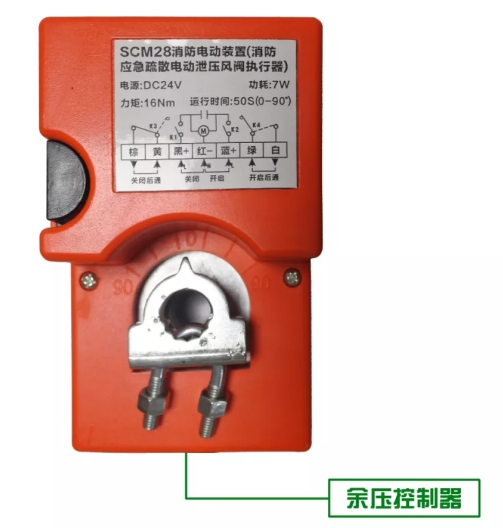

风阀执行器

风阀执行器一般安装在旁通阀上,按图中接线图,接入余压监控器。用于接纳余压监控器的命令,操控调理旁通阀的开、闭角度;也可手动操控旁通阀的开闭。
