余压监控系统工作原理
时间:2020-05-26 09:20:31 点击次数:1206

余压监控系统又名智能压差测控系统、余压控制系统、防排烟余压监测系统、消防余压探测系统、通风压差检测系统等,主要辅助高层建筑正压送风系统在防烟排烟过程中,满足走廊至消防前室、封闭避难层(间)、防烟楼梯间的压力呈递增分布,对其余压进行检测和控制。余压监控系统主要由‘余压探测器(余压传感器)’、‘余压控制器(箱)’、‘余压监控器’、‘泄压阀(旁通阀)电动执行器’、‘气管’等组成。

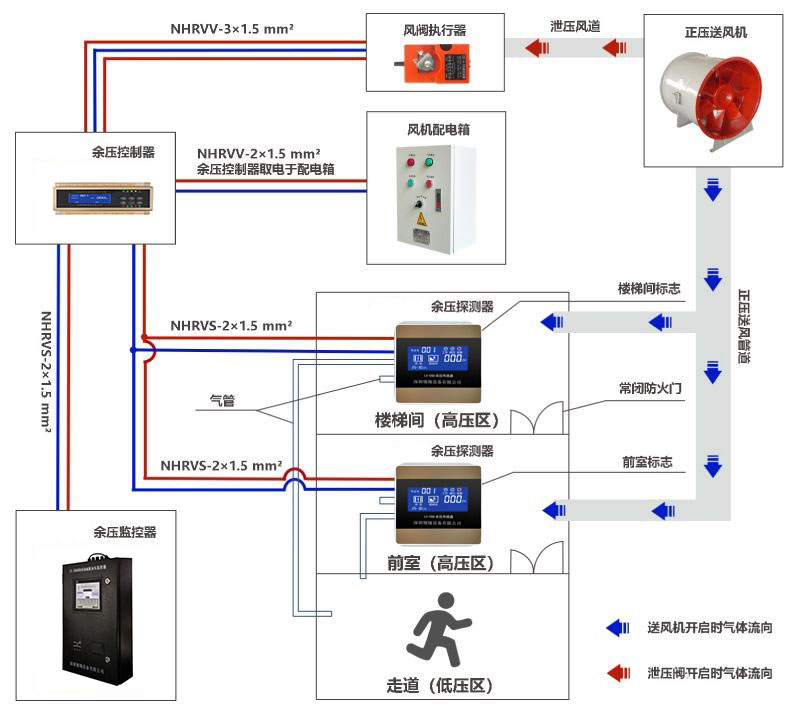

发生火灾时,余压监控系统启动,着火层及上下相邻两层风口开启,图中蓝色箭头表示正压送风机开启时空气的流动方向,依据安全逃生原则,加压送风应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布。

1.余压探测器监测走廊至消防前室、封闭避难层(间)、防烟楼梯间的余压值:

      1、泄压。当余压值超过规定区间(参考GB51251-2017《建筑防烟排烟系统技术标准》)时,余压传感器将信号传递给余压控制器(箱),余压控制器(箱)联动泄压阀执行器,打开旁通阀,将正压风机的风量分散到系统外,从而使正压送风管道的风量减少,图中红色箭头表示旁通阀开启时空气的流动方向,这时,消防前室、封闭避难层(间)、防烟楼梯间的余压值下降回归至正常区间。

      2、加压。当余压值低于规定区间时,余压传感器将信号传递给余压控制器(箱),余压控制器(箱)联动泄压阀执行器,关闭旁通阀,正压送风管道的风量增大,使消防前室、封闭避难层(间)、防烟楼梯间的余压值上升至正常区间。

2.余压控制器(箱)由风机配电箱供电,负责给余压探测器和泄压阀执行器供电。

3.余压监控器放置于消控室,可以实时查看系统内全部余压探测器和余压控制器(箱)的工作状态和报警信息,监控器箱体指示灯指示运行、通信、报警、故障、消音等。
